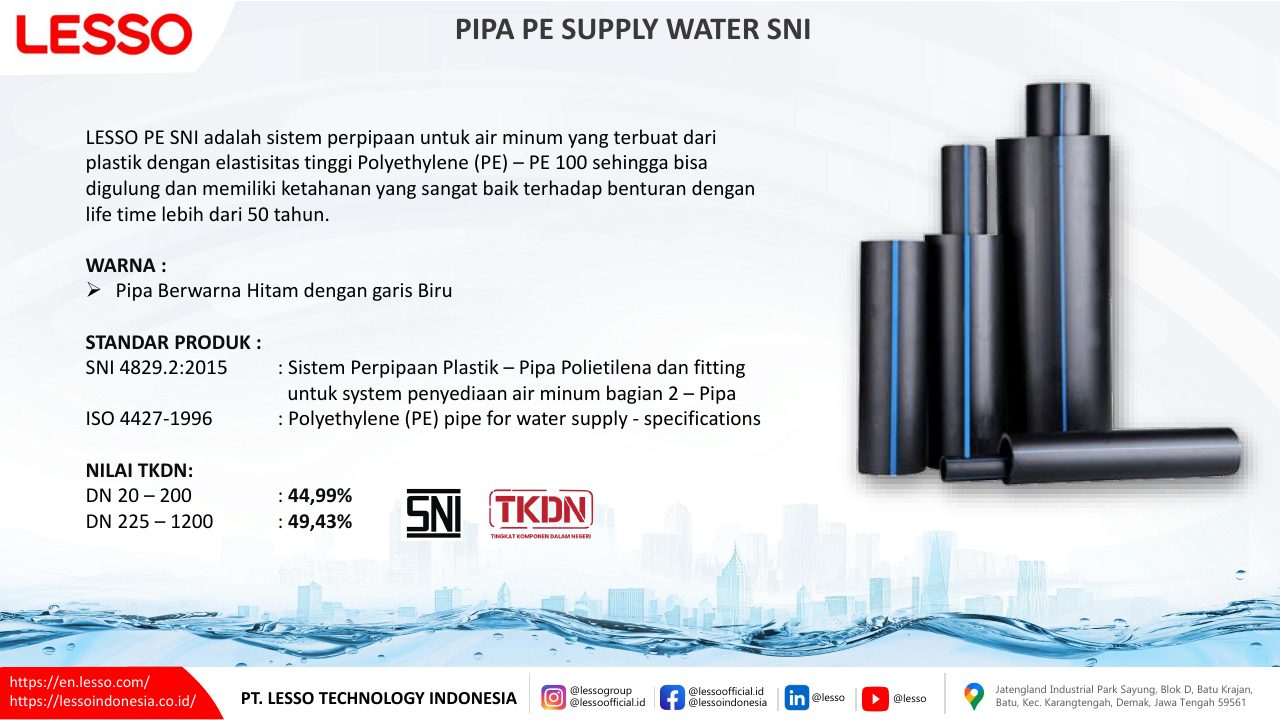

SPESIFIKASI PRODUK

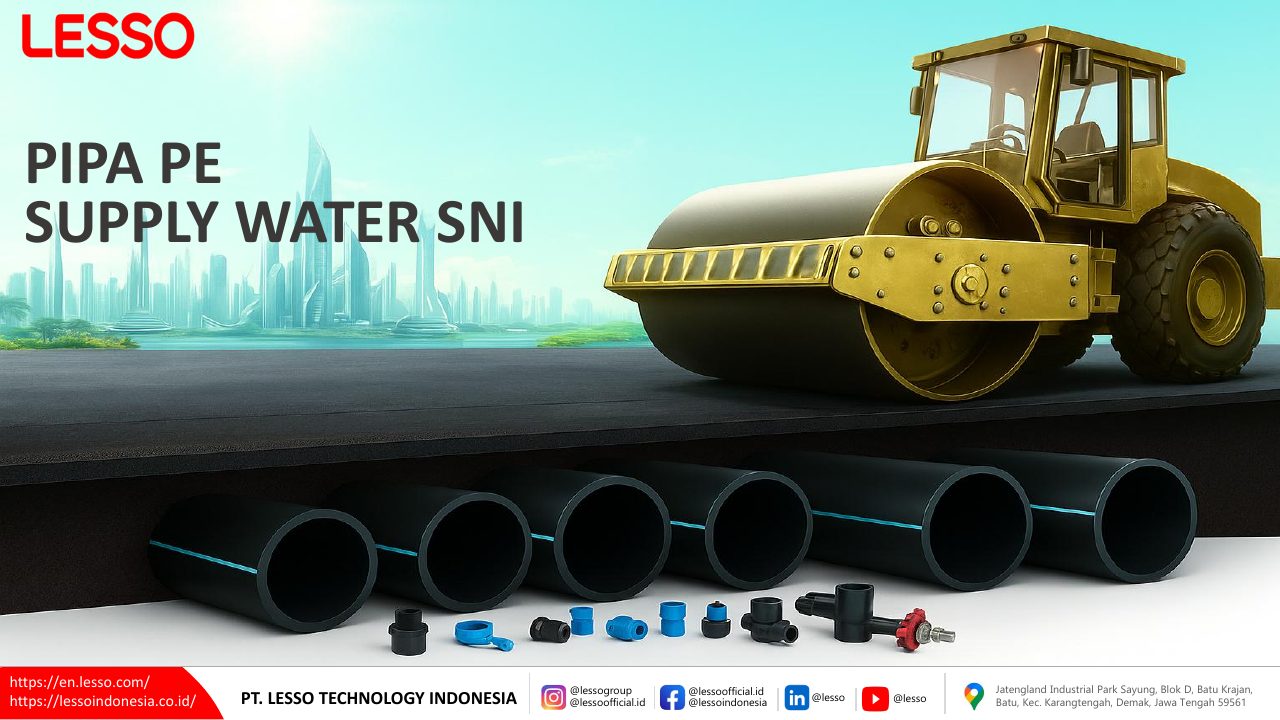

PE Supply Water SNI

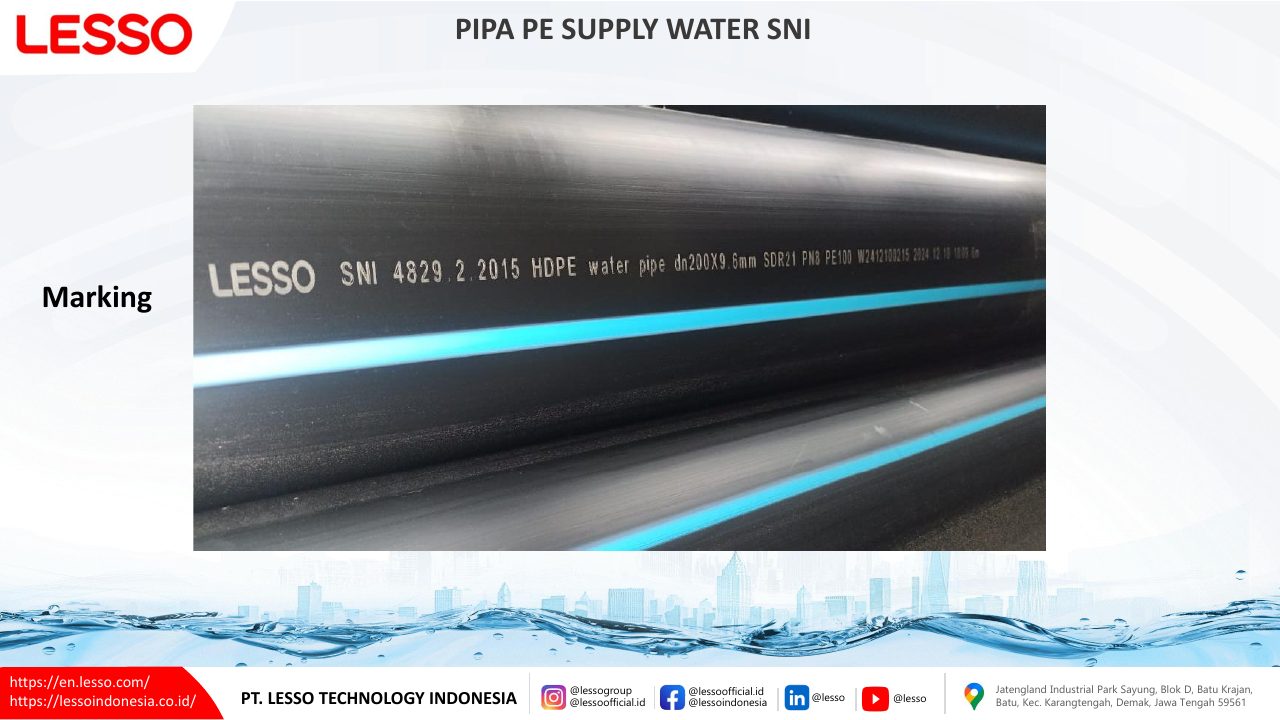

Pipa PE100 hitam bergaris biru untuk sistem penyediaan air minum, dengan fleksibilitas tinggi dan umur pakai yang dinyatakan lebih dari 50 tahun.

DN20–1200

PE100 · SNI WATER SUPPLY

Rentang lengkap dari sambungan rumah hingga pipa utama.

Sistem ini ditujukan untuk air minum. Elastisitas PE100 memungkinkan pipa digulung pada diameter tertentu, sementara pipa lurus tersedia hingga DN1200.

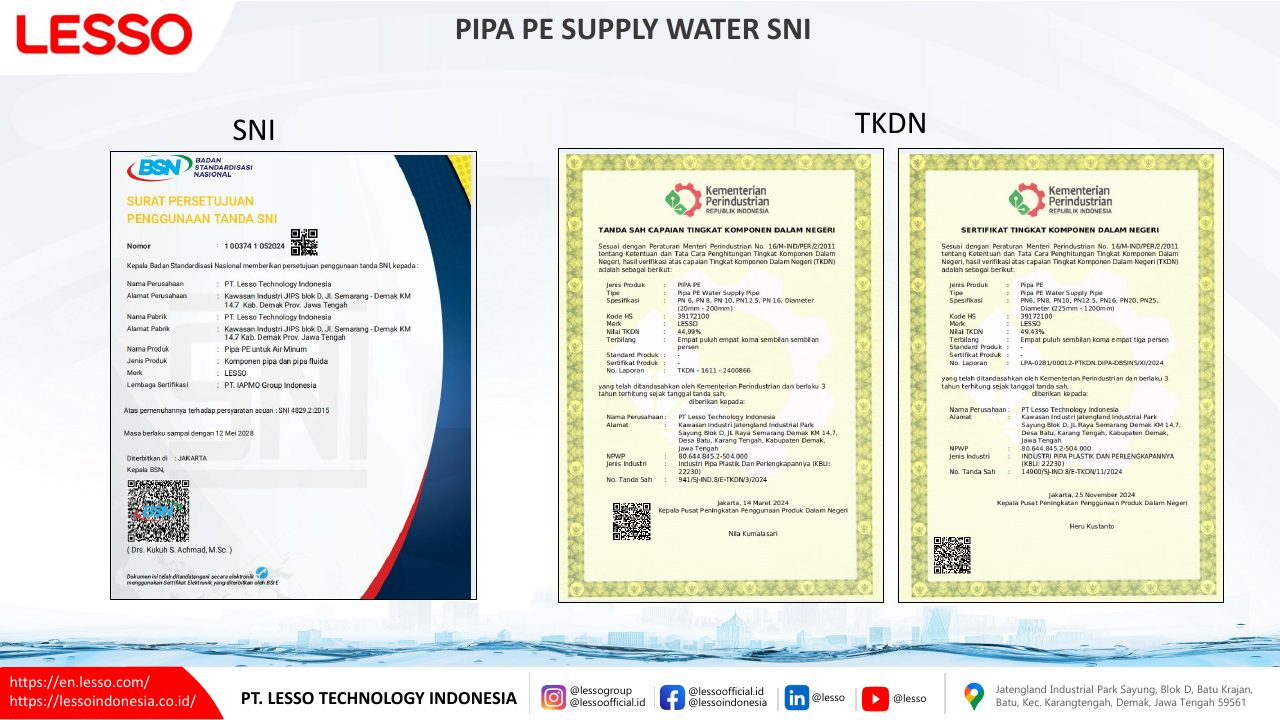

STANDAR: SNI 4829.2:2015
STANDAR: ISO 4427-1996
PRESSURE: PN6–PN25
SDR: 26–7.4
TKDN DN20–200: 44,99%
TKDN DN225–1200: 49,43%

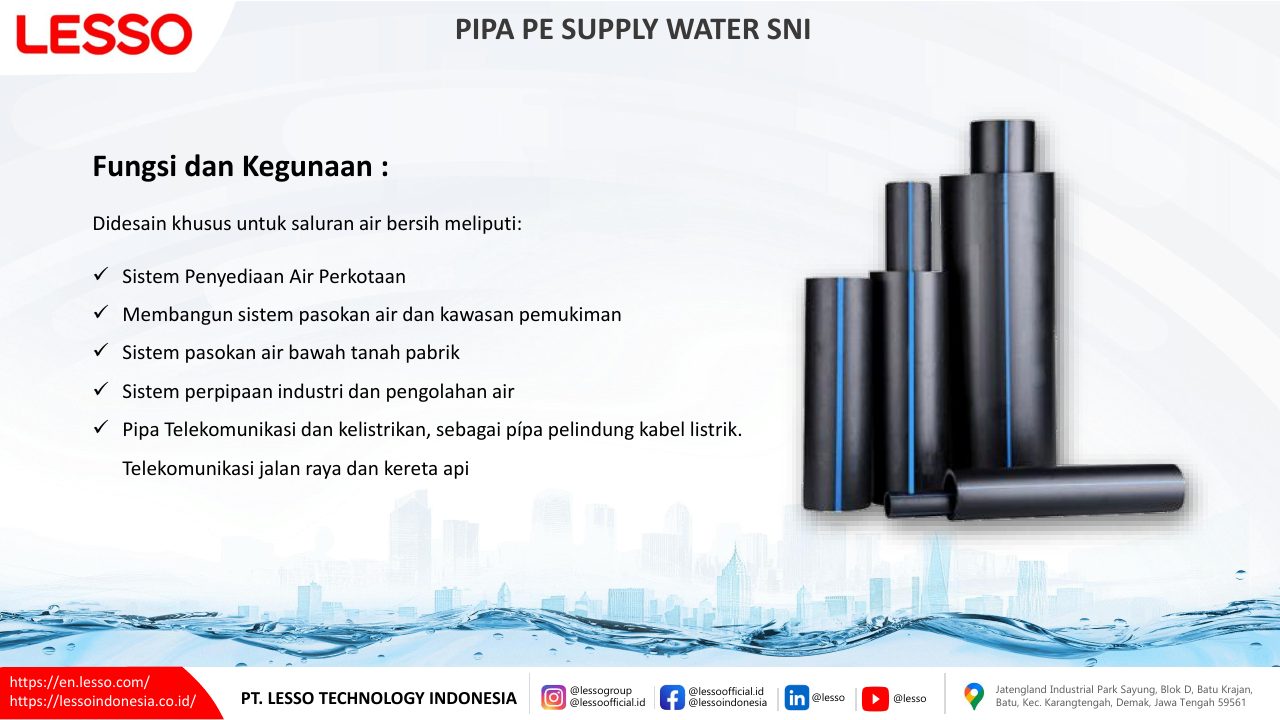

02 · APLIKASI

Fungsi dan kegunaan

Penyediaan air perkotaan

Jaringan distribusi kota dan kawasan pemukiman.

Pabrik dan industri

Pasokan air bawah tanah, perpipaan industri, dan pengolahan air.

Telekomunikasi

Pelindung kabel listrik dan telekomunikasi jalan raya maupun kereta api.

Medan beragam

Fleksibilitas tinggi untuk berbagai medan dan kontur tanah.

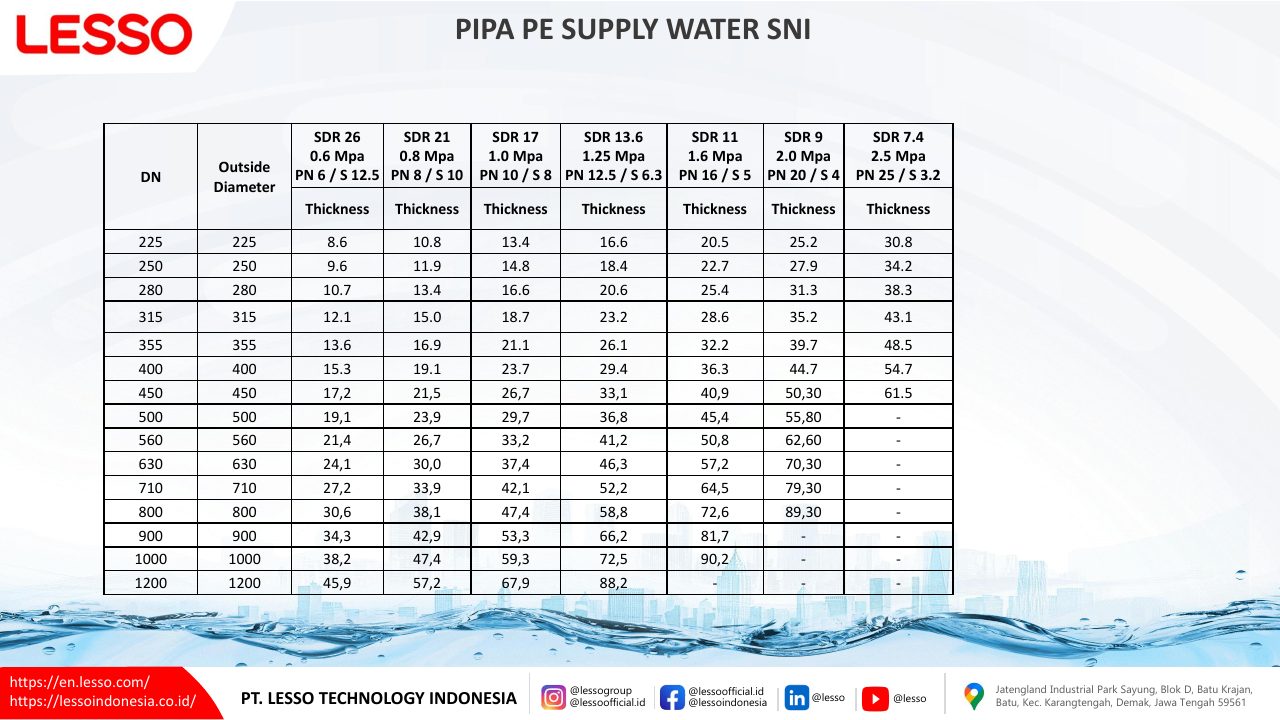

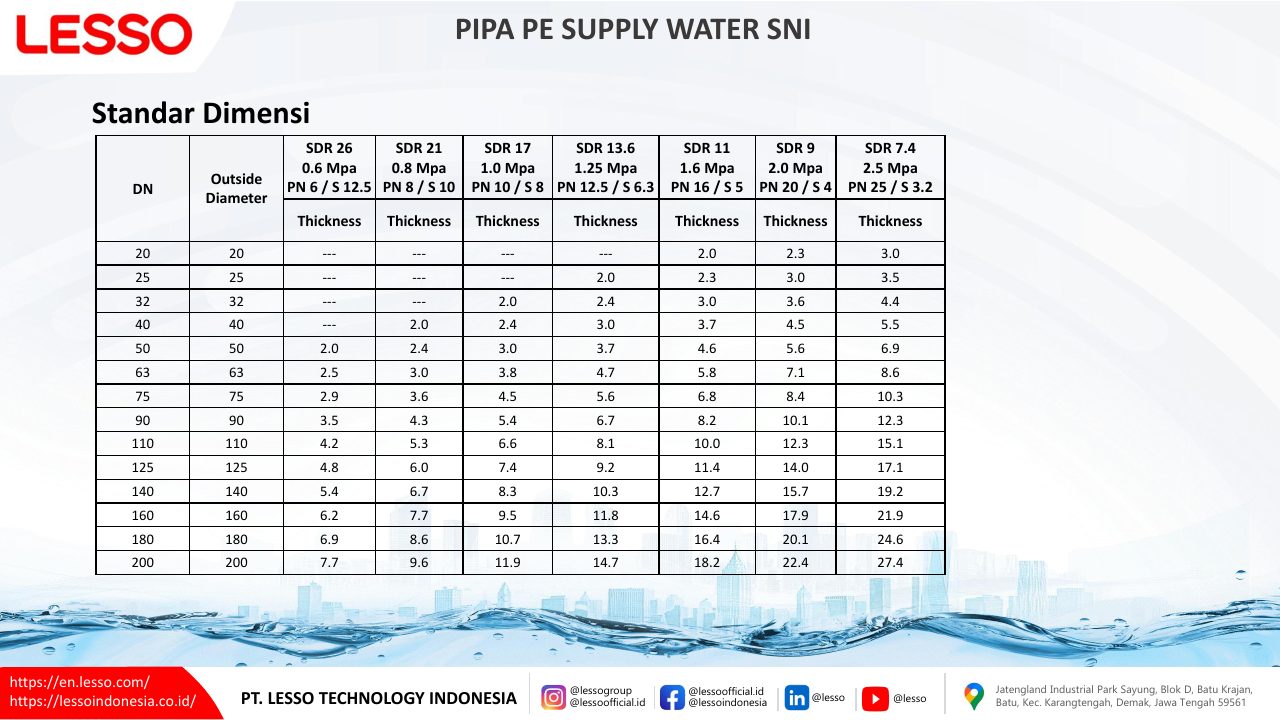

03 · DIMENSI

Ketebalan dinding menurut DN, SDR, dan PN

DN	OD	SDR26 · PN6	SDR21 · PN8	SDR17 · PN10	SDR13.6 · PN12.5	SDR11 · PN16	SDR9 · PN20	SDR7.4 · PN25
20	20	–	–	–	–	2,0	2,3	3,0
25	25	–	–	–	2,0	2,3	3,0	3,5
32	32	–	–	2,0	2,4	3,0	3,6	4,4
40	40	–	2,0	2,4	3,0	3,7	4,5	5,5
50	50	2,0	2,4	3,0	3,7	4,6	5,6	6,9
63	63	2,5	3,0	3,8	4,7	5,8	7,1	8,6
75	75	2,9	3,6	4,5	5,6	6,8	8,4	10,3
90	90	3,5	4,3	5,4	6,7	8,2	10,1	12,3
110	110	4,2	5,3	6,6	8,1	10,0	12,3	15,1
125	125	4,8	6,0	7,4	9,2	11,4	14,0	17,1
140	140	5,4	6,7	8,3	10,3	12,7	15,7	19,2
160	160	6,2	7,7	9,5	11,8	14,6	17,9	21,9
180	180	6,9	8,6	10,7	13,3	16,4	20,1	24,6
200	200	7,7	9,6	11,9	14,7	18,2	22,4	27,4
225	225	8,6	10,8	13,4	16,6	20,5	25,2	30,8
250	250	9,6	11,9	14,8	18,4	22,7	27,9	34,2
280	280	10,7	13,4	16,6	20,6	25,4	31,3	38,3
315	315	12,1	15,0	18,7	23,2	28,6	35,2	43,1
355	355	13,6	16,9	21,1	26,1	32,2	39,7	48,5
400	400	15,3	19,1	23,7	29,4	36,3	44,7	54,7
450	450	17,2	21,5	26,7	33,1	40,9	50,3	61,5
500	500	19,1	23,9	29,7	36,8	45,4	55,8	–
560	560	21,4	26,7	33,2	41,2	50,8	62,6	–
630	630	24,1	30,0	37,4	46,3	57,2	70,3	–
710	710	27,2	33,9	42,1	52,2	64,5	79,3	–
800	800	30,6	38,1	47,4	58,8	72,6	89,3	–
900	900	34,3	42,9	53,3	66,2	81,7	–	–
1000	1000	38,2	47,4	59,3	72,5	90,2	–	–
1200	1200	45,9	57,2	67,9	88,2	–	–	–

Semua angka ketebalan dalam milimeter; tanda – berarti kombinasi tidak dicantumkan dalam tabel katalog.

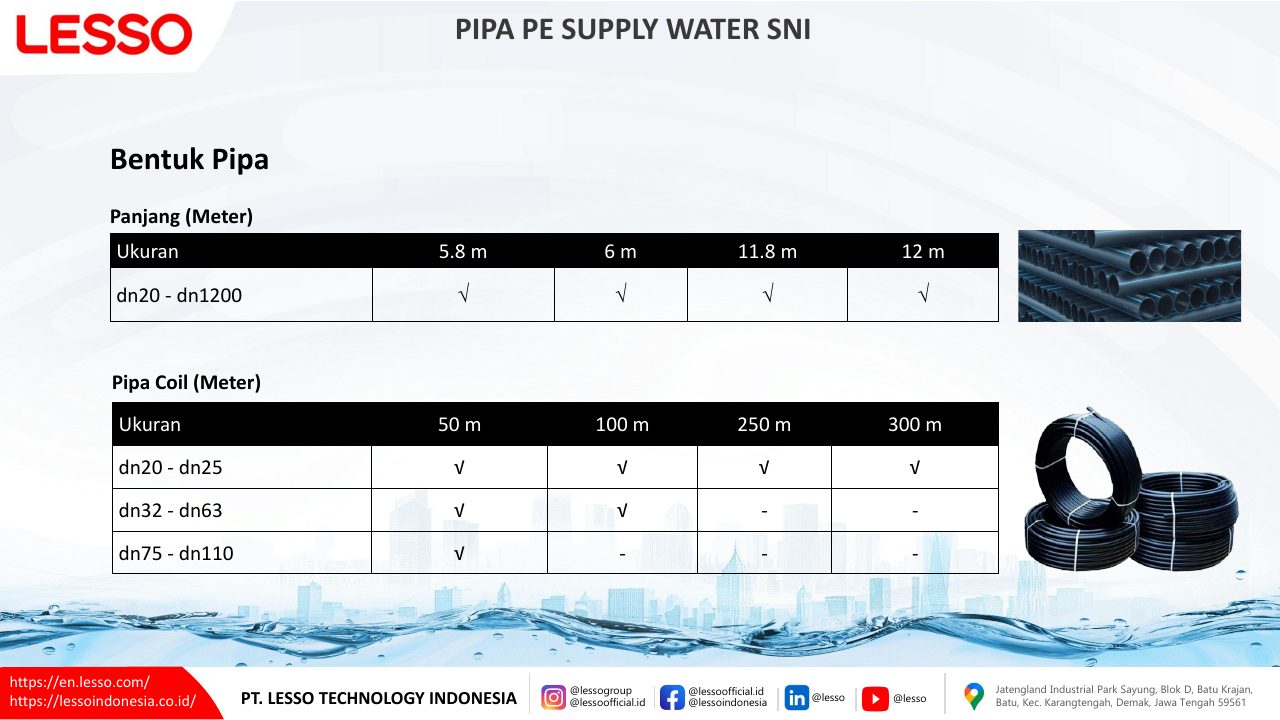

04 · BENTUK PIPA

Pipa lurus dan coil

BENTUK	UKURAN	PANJANG TERSEDIA
Pipa lurus	DN20–DN1200	5,8 m · 6 m · 11,8 m · 12 m
Coil	DN20–DN25	50 m · 100 m · 250 m · 300 m
Coil	DN32–DN63	50 m · 100 m
Coil	DN75–DN110	50 m

05 · TESTING

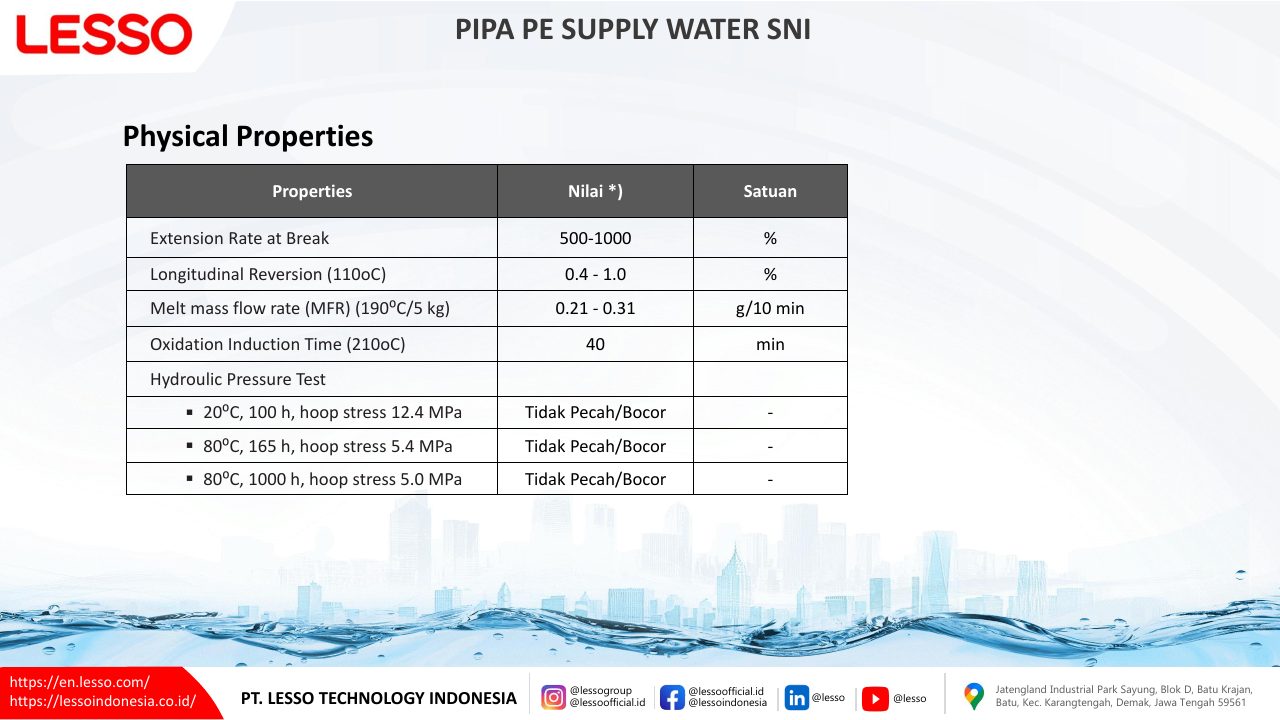

Properti fisik dan tekanan hidrolik maksimum

PROPERTY	VALUE	UNIT
Extension Rate at Break	500–1000	%
Longitudinal Reversion (110°C)	0,4–1,0	%
MFR (190°C / 5 kg)	0,21–0,31	g/10 min
Oxidation Induction Time (210°C)	40	min
20°C · 100 h · hoop stress 12,4 MPa	Tidak pecah/bocor	–
80°C · 165 h · hoop stress 5,4 MPa	Tidak pecah/bocor	–
80°C · 1000 h · hoop stress 5,0 MPa	Tidak pecah/bocor	–

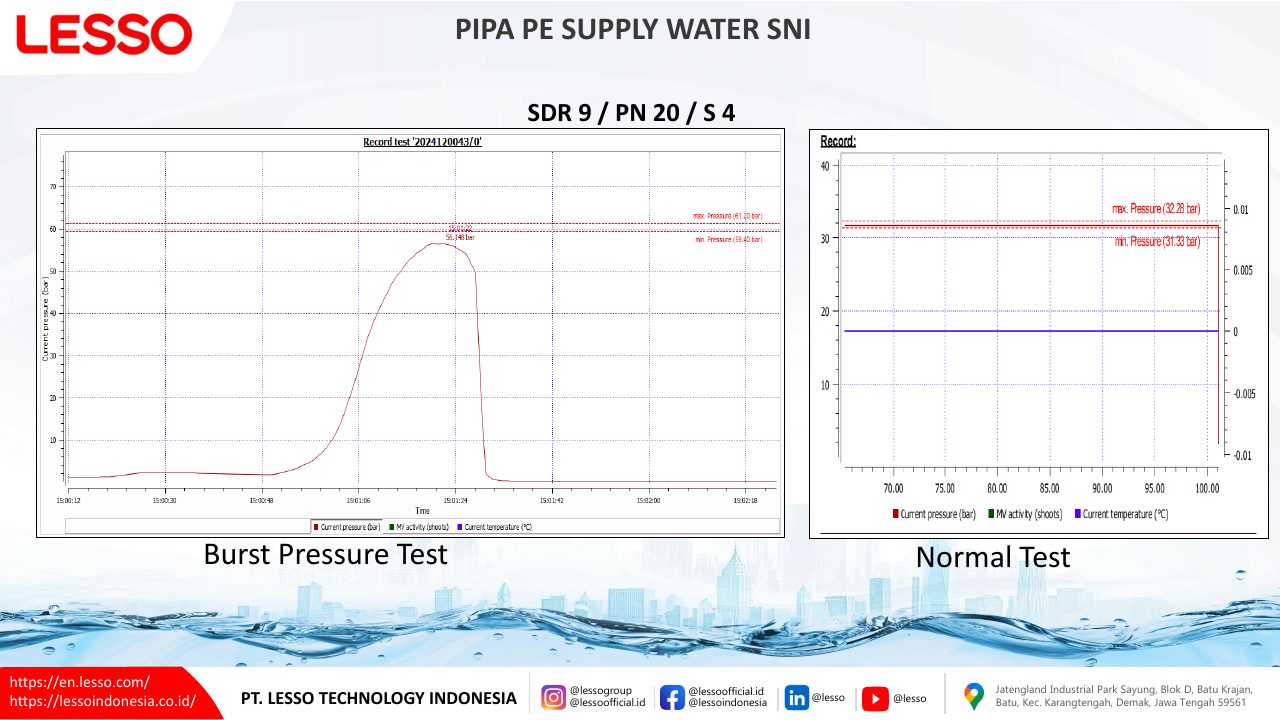

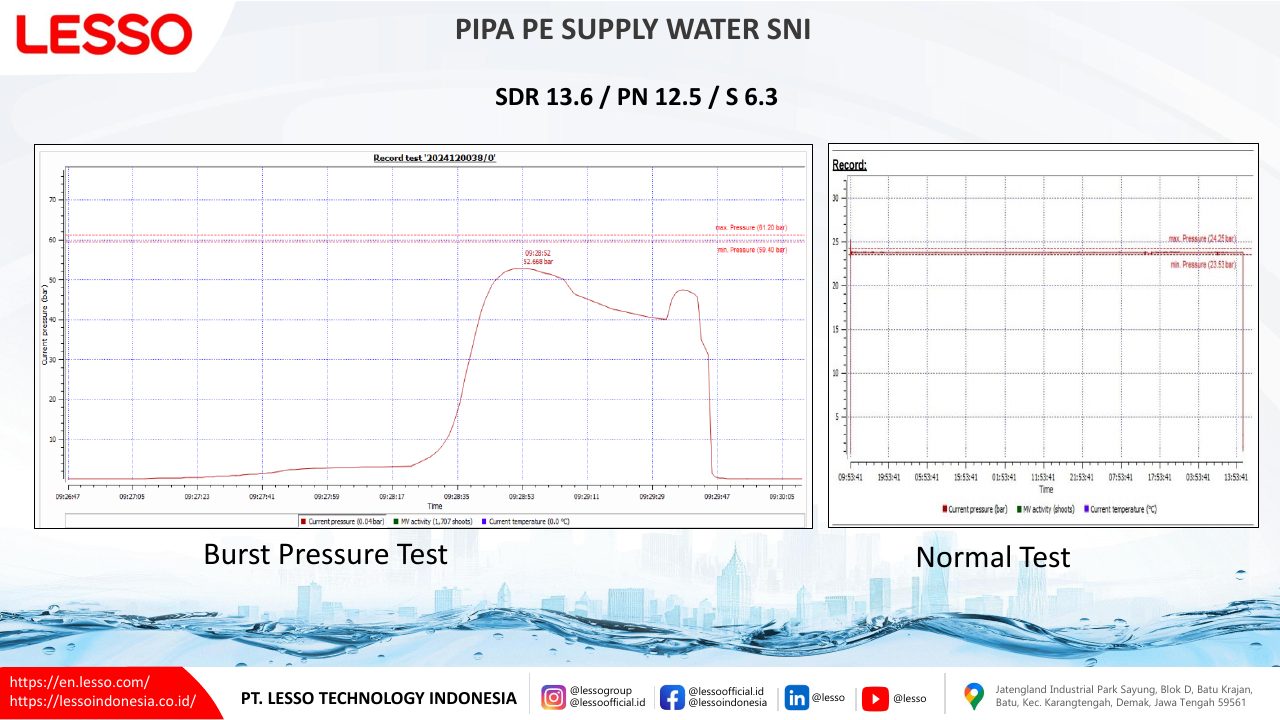

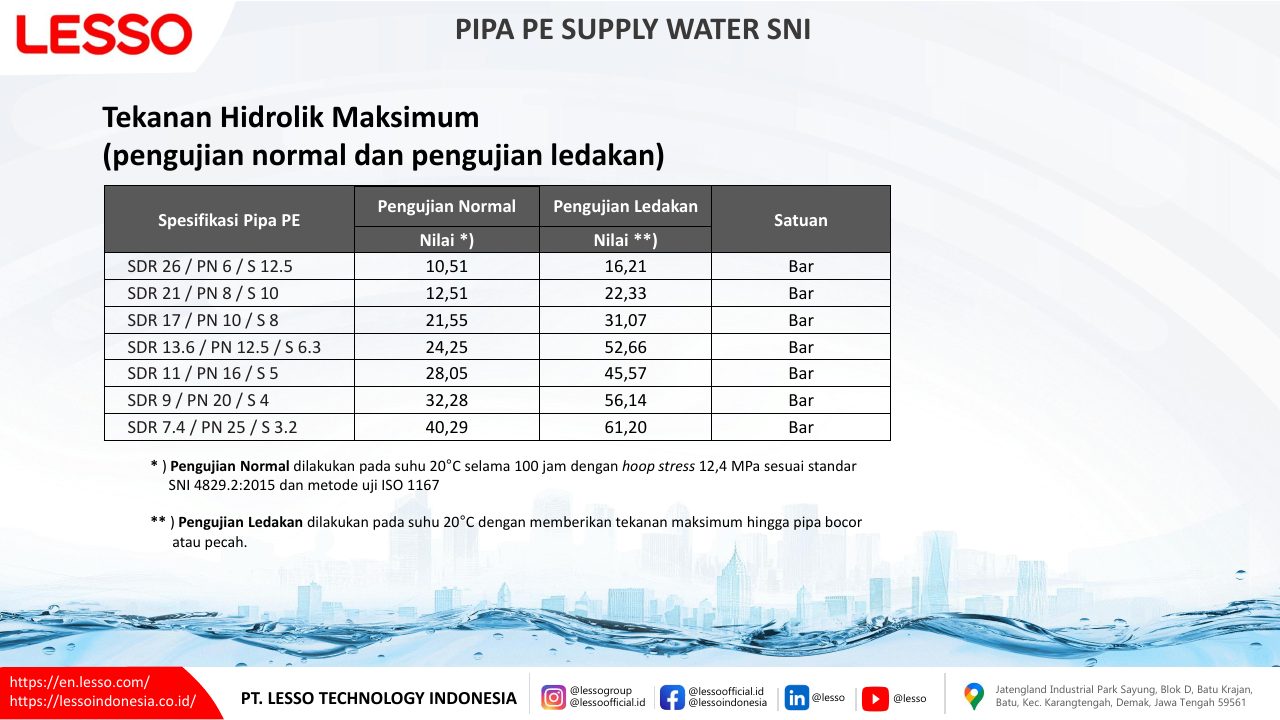

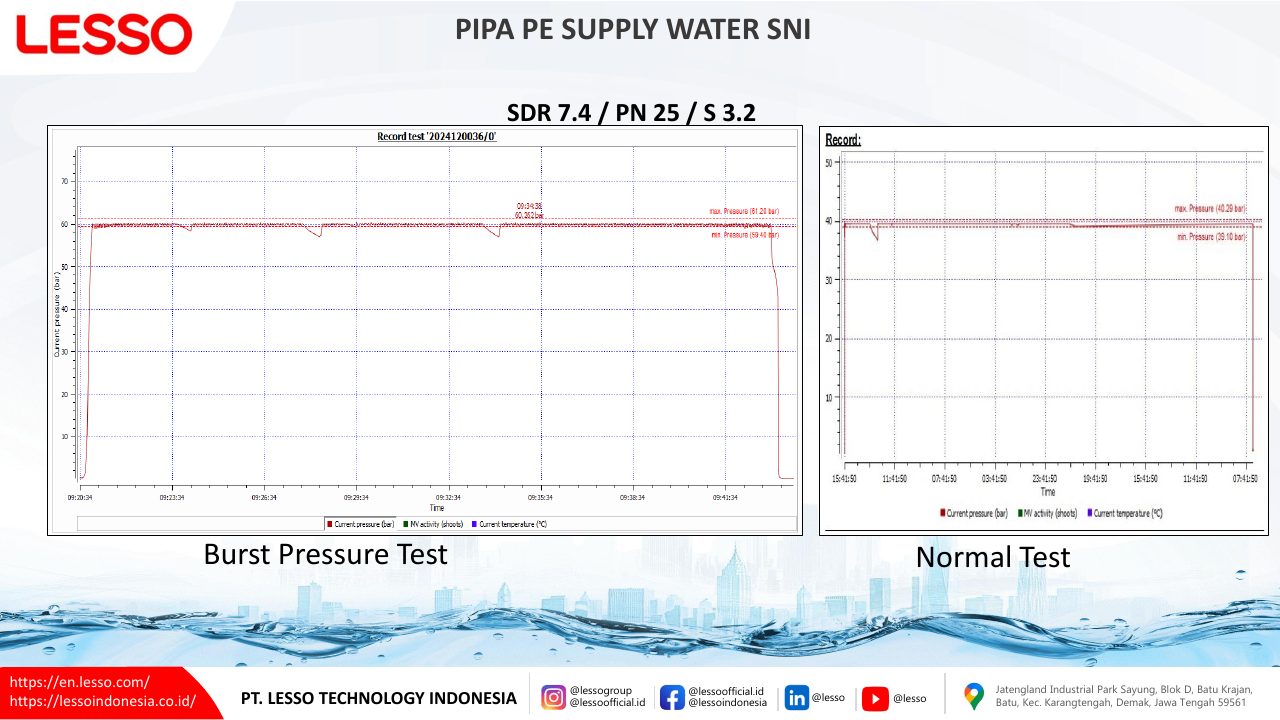

SPESIFIKASI	NORMAL	BURST	UNIT
SDR26 / PN6 / S12.5	10,51	16,21	bar
SDR21 / PN8 / S10	12,51	22,33	bar
SDR17 / PN10 / S8	21,55	31,07	bar
SDR13.6 / PN12.5 / S6.3	24,25	52,66	bar
SDR11 / PN16 / S5	28,05	45,57	bar
SDR9 / PN20 / S4	32,28	56,14	bar
SDR7.4 / PN25 / S3.2	40,29	61,20	bar

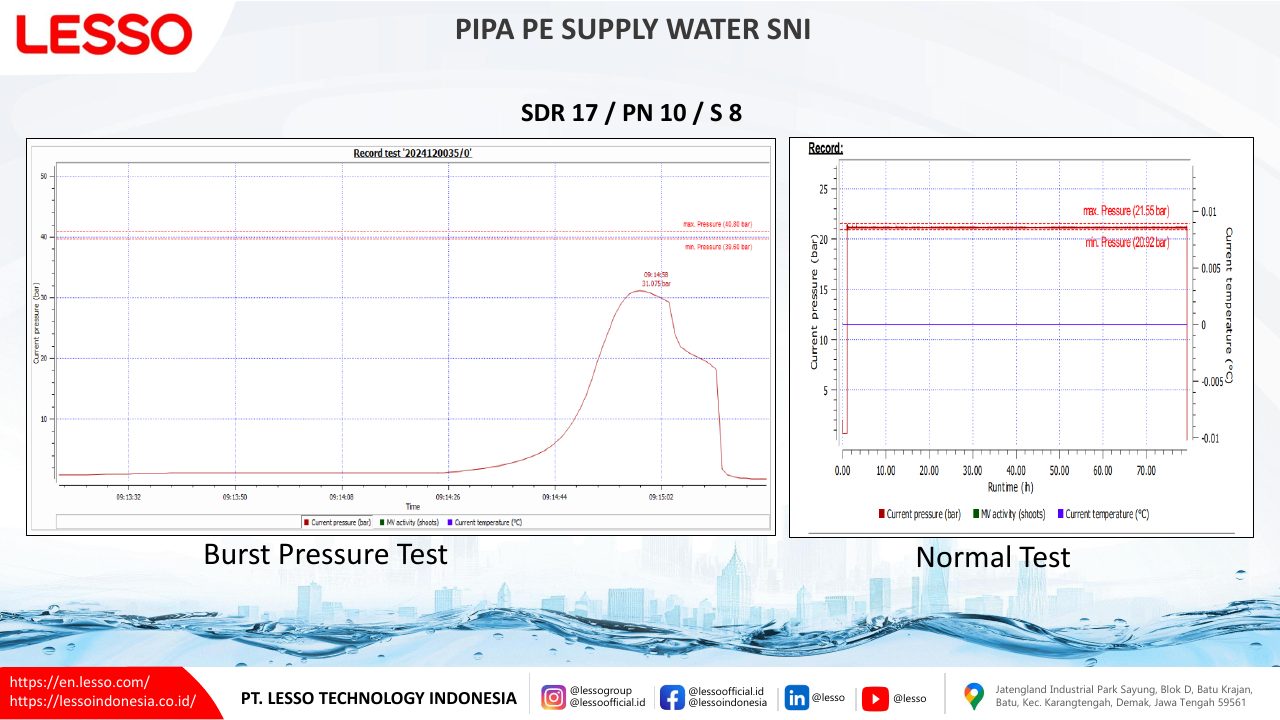

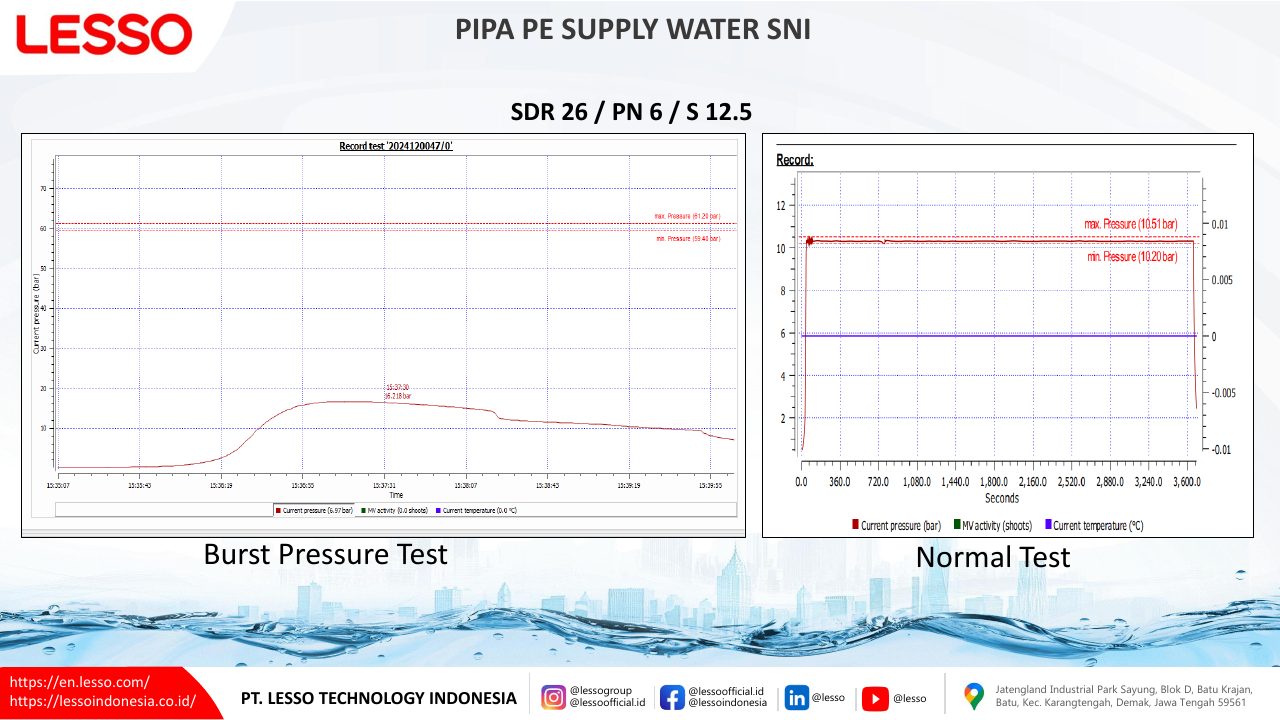

Uji normal: 20°C selama 100 jam pada hoop stress 12,4 MPa sesuai SNI 4829.2:2015 dan ISO 1167. Uji ledakan: 20°C hingga pipa bocor atau pecah.

06 · FITTINGS

Tiga metode sambungan

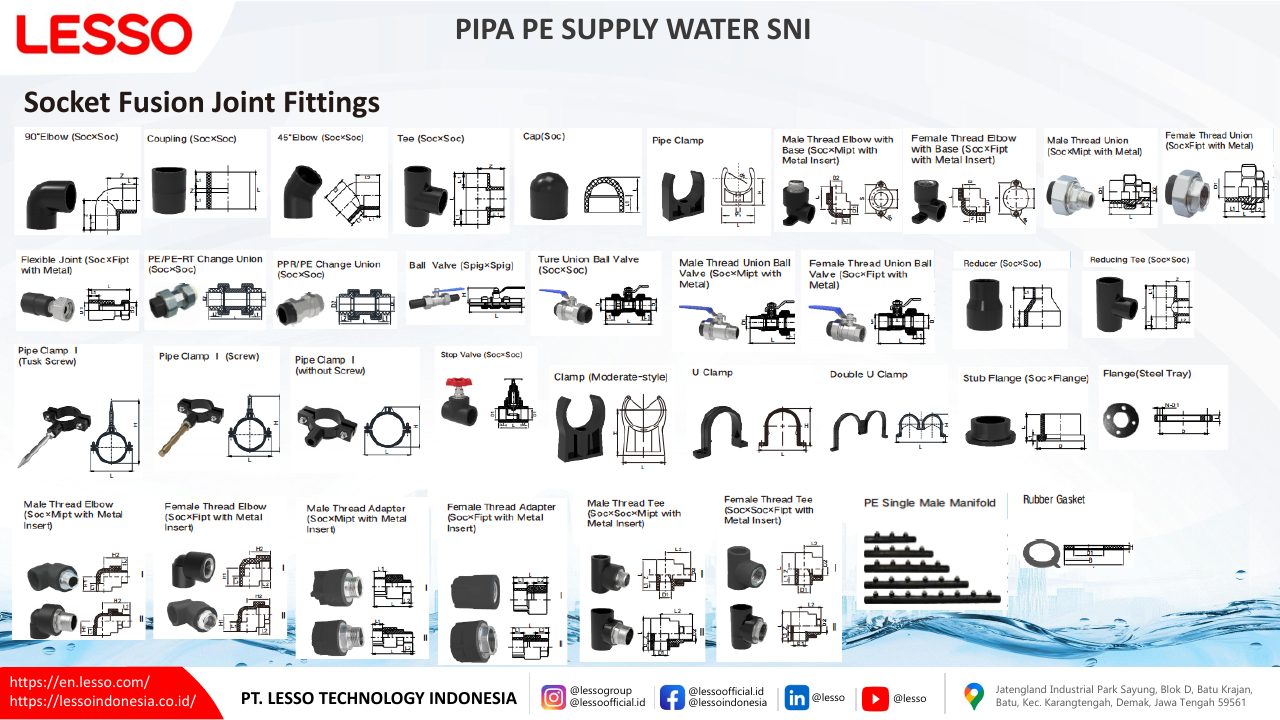

Socket Fusion Joint Fittings

90° ElbowCoupling45° ElbowTeeCapPipe ClampMale / Female Thread ElbowMale / Female Thread UnionFlexible JointChange UnionBall ValveReducerReducing TeeStop ValveU ClampStub FlangeFlangeThread AdapterThread TeePE Single Male ManifoldRubber Gasket

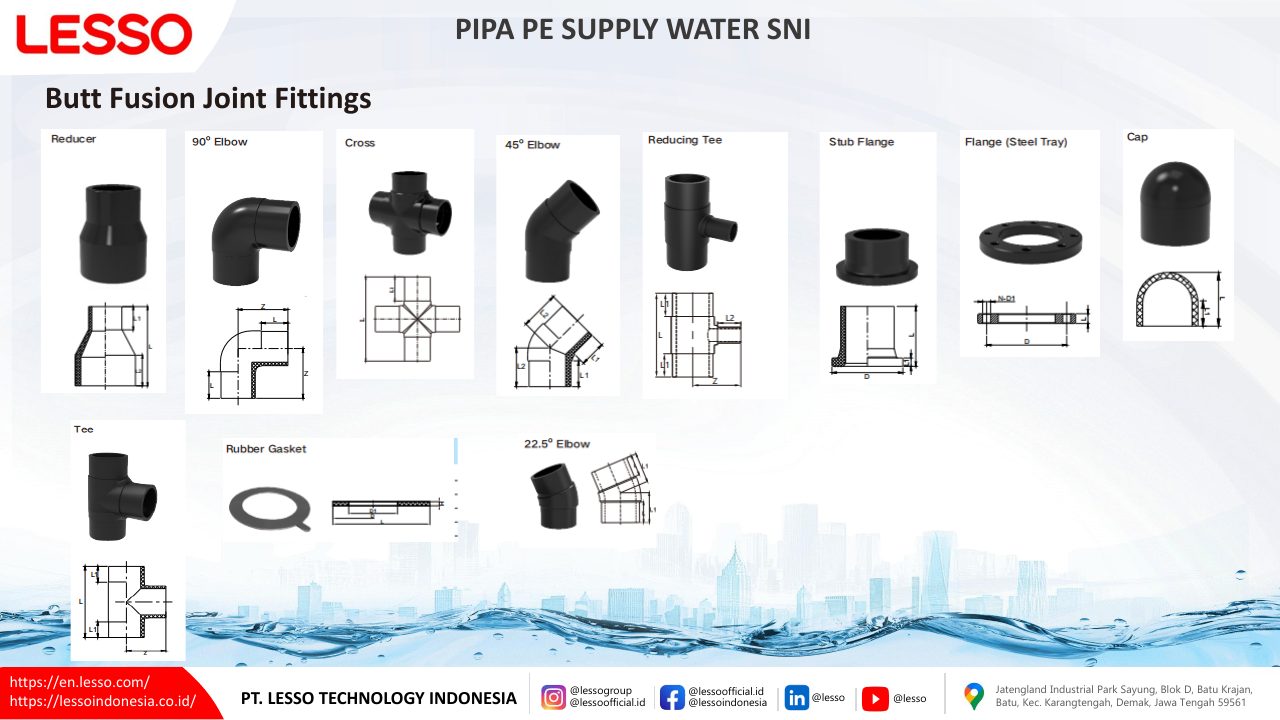

Butt Fusion Joint Fittings

Reducer90° ElbowCross45° Elbow22.5° ElbowReducing TeeTeeStub FlangeFlangeCapRubber Gasket

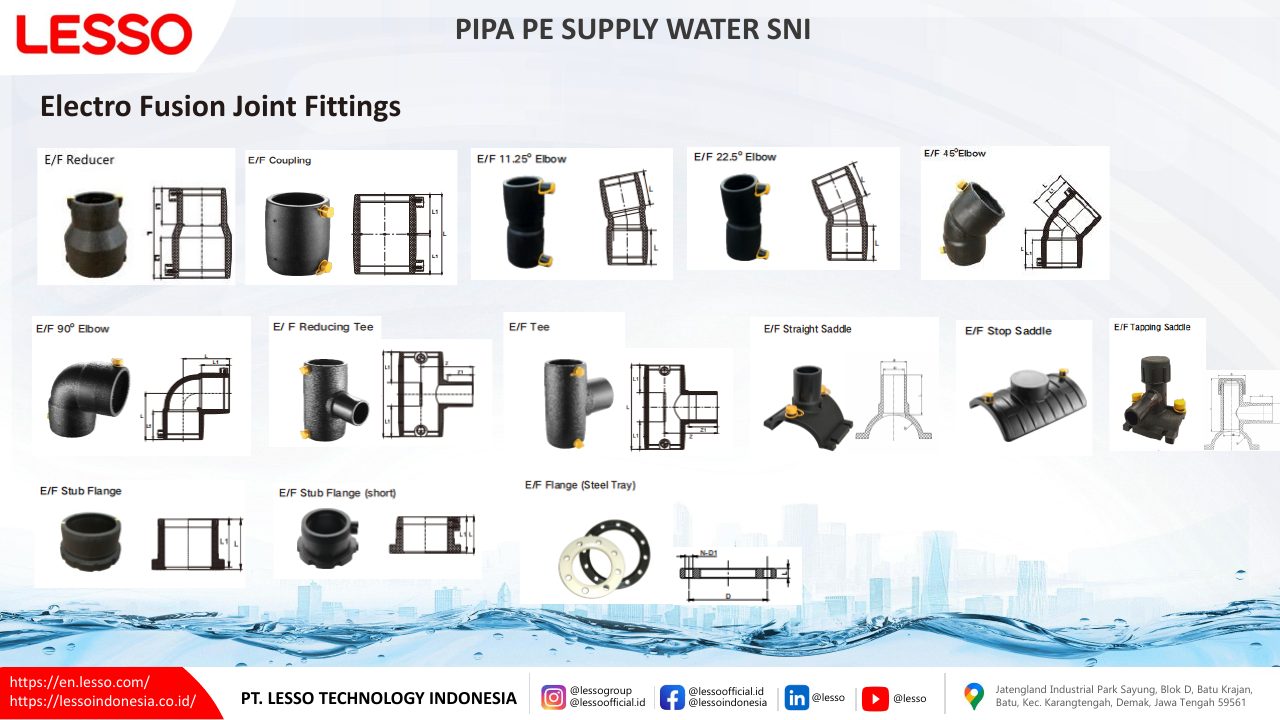

Electro Fusion Joint Fittings

E/F ReducerE/F CouplingE/F 11.25° ElbowE/F 22.5° ElbowE/F 45° ElbowE/F 90° ElbowE/F Reducing TeeE/F TeeE/F Straight SaddleE/F Stop SaddleE/F Tapping SaddleE/F Stub FlangeE/F Flange

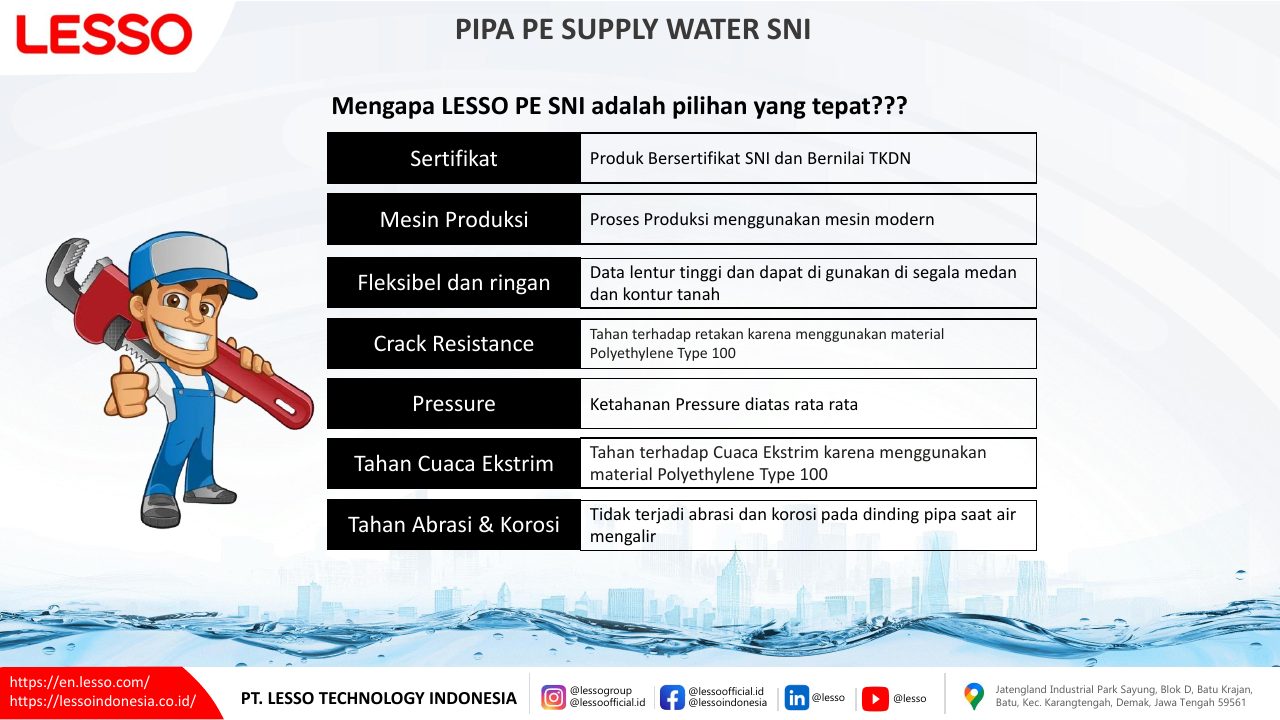

Fleksibel dan ringan

Dapat digunakan di berbagai medan dan kontur tanah.

PE100

Tahan retak, cuaca ekstrem, abrasi, dan korosi sesuai klaim katalog.

07 · SOURCE

Halaman katalog asli 42–62
